极客DIY:制作一款智能家用温控器(第一部分)

发布时间:2016-08-29 00:18文章来源:未知文章作者: admin点击次数:
引文 我现在想要利用手里的树莓派制作一款WiFi智能温控器,这样我就可以将设备接上电源安装在大厅,然后随时可以监控室内温度,同时这款DIY制作的温控器价格比较便宜,而且看起来比较cool。我在网上看到了一款温控器(内置5v电源),这款温控器外壳部分后来

引文

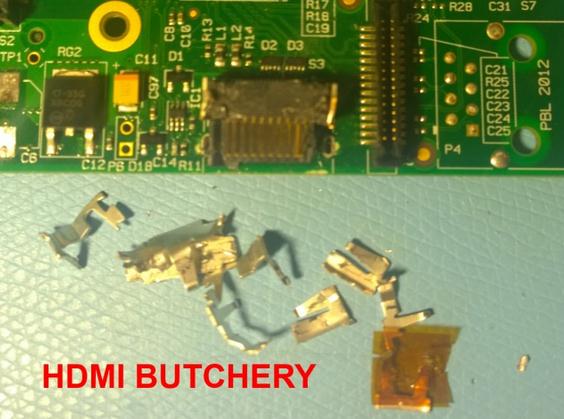

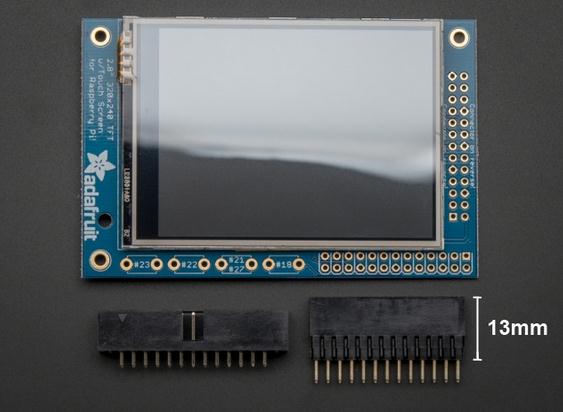

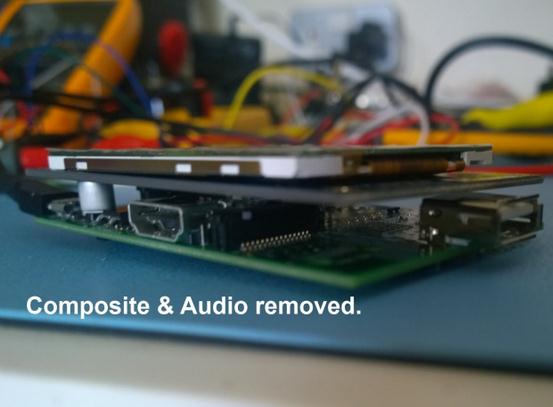

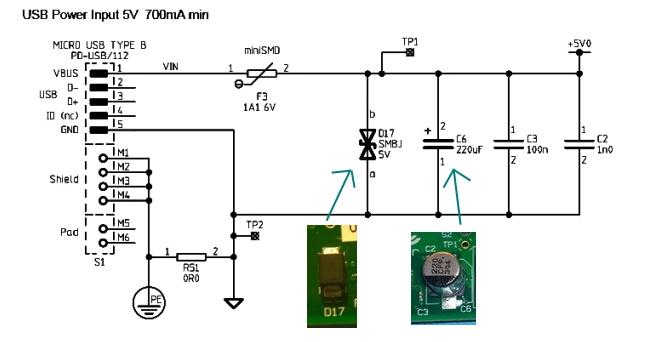

我现在想要利用手里的树莓派制作一款WiFi智能温控器,这样我就可以将设备接上电源安装在大厅,然后随时可以监控室内温度,同时这款DIY制作的温控器价格比较便宜,而且看起来比较cool。我在网上看到了一款温控器(内置5v电源),这款温控器外壳部分后来被我拍了下来,电源部分在后面会提到,在图片中可以看到里面其实空间并不是很多,而我还要将树莓派、TFT屏、WiFi部分、SD卡等。 2.jpg 于是我开始尝试看看树莓派能不能安装进去,但是发现长度不够,而且发现TFT屏的深度也不对。 3.jpg 我现在使用的外壳,可以被看做再利用。而且尺寸也有限制,而这个塑料外壳厚度在2mm,比较坚固,而实际内部的深度在12mm,而在侧面树莓派的空间也在4mm,树莓派本身的宽度在86mm左右,因此我需要找到一个方法使它接近82mm。 5.jpg 当然开发板与屏幕之间可以直接连接,但是这样做之后会超过之前预计的一英寸。通过触屏I/O接口连接,以及SD卡接入之后会超过20mm。 6.jpg 其实在这里树莓派上面有些功能是不需要的,所以一些例如音频输出、USB、 HDMI等接口都可以考虑移除,而这些相当于单独占用了11mm,而我仅需要 USB接口,我将会拆除相关的连接部分,然后开始移除这些。 7.jpg 现在我开始去掉不需要的部分了,就目前来说,USB以及音频接口是最容易的,用电烙铁以及吸焊器可以搞定。HDMI部分就是另外一回事了,我不想破坏其附近的组件,而这里有一个焊接点很难处理,于是我利用了小刀清除了它,而这里面还有连接部分,这样破坏后就很容易被清除了。 8.jpg HDMI接口部分被清除了下来,这是我需要做到的,然后将显示部分也清理了下来。 9.jpg 这里是Micro-USB供电,接口相对结实,当然你也会注意到电容部分(c6附近),你可以在示意图中看到这是在顶部同时也是最后一项需要做的事情,同时它也是电源的电容,我可以很轻松将其移除,我也确定了另外一部分(D17),而另外一侧出现了二极管,而最后的开发板也是一个光秃秃的平面了,而且只有几毫米厚了。 10.jpg 最后我以90度的方式将插座插入到USB的位置,而这里焊接屏幕以及 GPIO接口相对容易一些,但是由于有其它配件原因,所以需要考虑连接器问题,我决定利用DIP插座,因为它仅仅只有3mm高,而第二处的引脚是不需要的,所以最后24引脚仅仅用了一半。 11.jpg 现在长度加一起在14mm左右,而sd卡也需要从底部插入进去。 12.jpg 下一步我需要去掉树莓派开发板5mm部分,同时看一看TFT屏幕部分可以连带哪一个USB端口,在 model A型号的情况来看,做到这一点还是比较好的。
